Material basado en fibra de resina para basado.
Alta dureza, alta resistencia a la temperatura, resistencia al desgaste, sangría completa
Adecuado para la máquina automática de corte de matriz, reduzca el número de veces para cambiar, mejorar la eficiencia de la reducción de la muerte, el ahorro de costos.
Muescas de inauguración aproximadamente 120000 ~ 230000 veces
Adecuado para procesar trabajos de versión larga o trabajos de gran pedido.
Ámbito de aplicación
Estas matriz arrugas son adecuadas para mermelada de papel. Caja de empaque corrugada y otros productos de caja. por ejemplo: caja de medicamentos, caja de vino, caja de cosméticos, caja de pasta de dientes y otra caja de envasado de platos largos.
Estándar
Disponible para un canal de 0.6 ~ 6 mm
Cada longitud de PCS es de 70 cm, empaquetada en 50 piezas/caja
Base de 13 mm
Fuera del centro
Habilitando dos pliegues muy juntos
Ultra-narrida
Disponible para un canal de 0.6 ~ 6 mm
Cada longitud de PCS es de 70 cm, empaquetada en 50 piezas/caja
Base de 9 mm
Pliegue doble
Para el trabajo que requiere 2 pliegues muy juntos, el localizador especial se ajusta a ambas reglas de arrugas.
-------------------------------------------------- -------------------------------------------------- ---------------------------

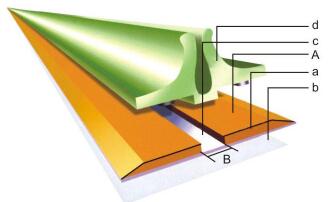

Estructura de la matriz arrugada
una. Tablero base de matriz de pliegue
b. Papel de cinta adhesiva protectora abierta
C. Película de fondo fuerte
d. Relajas de la matriz de plato
UNA. Grosor de la matriz arrugada
B. Ancho de ritmo de matriz arrugado
La instrucción de la matriz de pliegue
1. Primero mida la longitud de la regla de arrugas del abordaje de la muerte.
2. Corte la matriz de arrugas de acuerdo con la longitud de medición, y corte los dos extremos naturalmente en 90 grados de ángulo afilado.
3. Arregle la apertura elástica de la tira de posicionamiento de la matriz de arrugas a las reglas de arrugas.
4. Después de que la matriz arrugada está sujetada, arrancale la cinta adhesiva protectora inferior.
5. La máquina de corte de troquel se instalará para iniciar la máquina de cortar dado una vez, la matriz de arrugas se encuentra en la placa inferior.
6. Tarra de la tira de posicionamiento de la matriz de arrugas, el posicionamiento de la matriz de sangría de la matriz de matriz completado.
Cómo elegir el estilo de matriz de arrugas correctas?
En el proceso de corte por muerte, diferentes tipos de papel deben elegir diferentes especificaciones de la matriz arrugada, qué mermelada de papel y cartón corrugado tienen diferentes métodos de selección.
Tabla de comparación para la selección de mermelada de papel
Gramo de papel | Espesor de papel | Altura de la regla de arranque de acero | Estilo de matriz arrugado elegido Grosor de la regla de arranque de 0.71 mm | Estilo de matriz arrugado elegido Grosor de la regla de 1,05 mm |
150.00 | 0.21 | 23.60 | 0.2*0.8 | - |
200.00 | 0.28 | 23.50 | 0.3*1.0 | - |
230.00 | 0.32 | 23.50 | 0.3*1.2 | - |
250.00 | 0.35 | 23.50 | 0.3*1.3 | - |
300.00 | 0.42 | 23.40 | 0.4*1.3 | - |
350.00 | 0.50 | 23.30 | 0.5*1.5 | - |
400.00 | 0.56 | 23.30 | 0.5*1.6 | - |
450.00 | 0.63 | 23.20 | 0.5*1.6 | - |
500.00 | 0.70 | 23.10 | 0.6*1.7 | 0.6*1.9 |
500.00 | 0.70 | 23.10 | 0.7*1.7 | 0.7*2.1 |
550.00 | 0.77 | 23.00 | 0.8*1.9 | 0.8*2.3 |

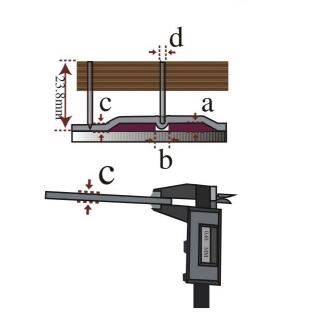

a = grosor de la matriz arrugada
b = ancho de la ranura de la matriz arrugada
c = grosor de mermelada de papel
d = grosor de la regla de pliegue
e = El grosor de cartón corrugado aplanado
a = c b = (c × 2)+D
Primero, mida el grosor de la mermelada de papel con una pinza. Grosor del papel.
En la práctica de producción, el ancho del surco de la matriz de arrugas se puede seleccionar de acuerdo con la siguiente fórmula:
*Ancho de ranura de la matriz de pliegue = espesor de mermelada de papel × 1.5+grosor de la regla de arrugado.
Cómo elegir el estilo de matriz de arrugas correctas?
Tabla de comparación para la selección de cartón corrugado
Cartón corrugado | el grosor de cartón corrugado aplanado | la altura de la regla de arrugas | Estilo de matriz arrugado elegido Grosor de la regla de 1,05 mm | Estilo de matriz arrugado elegido Grosor de la regla de arranque de 1.42 mm |
E PITO | 0.65 | 23.10 | 0.7*2.3 | - |
E PITO | 0.75 | 23.00 | 0.8*2.5 | - |
B PITO | 0.85 | 22.90 | 0.8*2.7 | 0.8-3.2 |
B PITO | 0.95 | 22.80 | 1.0-3.0 | 1.0*3.5 |
C fosa | 1.05 | 22.70 | 1.0*3.2 | 1.0*3.5 |
C fosa | 1.15 | 22.60 | - | 1.0*4.0 |

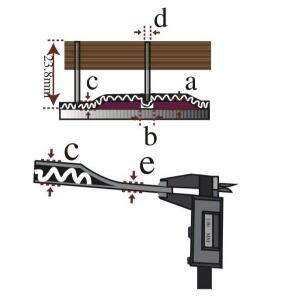

a = grosor de la matriz arrugada
b = ancho de la ranura de la matriz arrugada
c = grosor de cartón corrugado
d = grosor de la regla de pliegue
e = El grosor de cartón corrugado aplanado
A = C B = (C × 2)+D
Primero, mida el grosor del cartón corrugado aplanado con calibración. Elija el grosor de la regla del arrugado es mayor o igual que el grosor del cartón corrugado aplanado. La profundidad del surco de la matriz arrugada (El grosor de la matriz arrugada) debe ser igual al grosor del cartón corrugado aplanado.
En la práctica de producción, el ancho del surco de la matriz de arrugas se puede seleccionar de acuerdo con la siguiente fórmula:
*Ancho de ranura de la matriz de pliegue = el espesor de cartón corrugado aplanado × 2+arrugado espesor de la regla.
