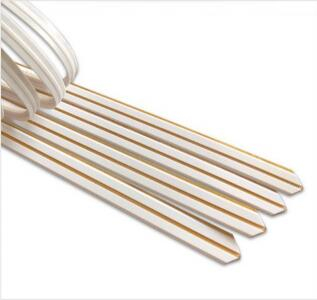

Serie de PVC de Matrix arrugado

Tablero basado en PVC

Flexibilidad del producto, fácil de reparar

Generalmente usado en mermelada de papel y sangría corrugada de troqueles

Muescas de inauguración aproximadamente 30000 ~ 40000 veces

Las especificaciones más completas, buena estabilidad, rentable de la matriz de arrugas comúnmente utilizadas



Ámbito de aplicación

Estas matriz de arrugas son adecuadas para productos de tablas cortas y medianas, como mermelada de papel, caja de embalaje corrugada, etc.

Estándar

Disponible para un canal de 0.6 ~ 6 mm

Cada longitud de PCS es de 70 cm, empaquetada en 50 piezas/caja

Base de 13 mm



Fuera del centro

Habilitando dos pliegues muy juntos



Ultra-narrida

Disponible para un canal de 0.6 ~ 6 mm

Cada longitud de PCS es de 70 cm, empaquetada en 50 piezas/caja

Base de 9 mm



Pliegue doble

Para el trabajo que requiere 2 pliegues muy juntos, el localizador especial se ajusta a ambas reglas de arrugas.

-------------------------------------------------- -------------------------------------------------- ---------------------------

Estructura de la matriz arrugada

una.  Tablero base de matriz de pliegue

b.  Papel de cinta adhesiva protectora abierta

C.  Película de fondo fuerte

d.  Relajas de la matriz de plato

UNA.  Grosor de la matriz arrugada

B.  Ancho de ritmo de matriz arrugado

La instrucción de la matriz de pliegue

1.  Primero mida la longitud de la regla de arrugas del abordaje de la muerte.

2.  Corte la matriz de arrugas de acuerdo con la longitud de medición, y corte los dos extremos naturalmente en 90 grados de ángulo afilado.

3.  Arregle la apertura elástica de la tira de posicionamiento de la matriz de arrugas a las reglas de arrugas.

4. Después de que la matriz arrugada está sujetada, arrancale la cinta adhesiva protectora inferior.

5.  La máquina de corte de troquel se instalará para iniciar la máquina de cortar dado una vez, la matriz de arrugas se encuentra en la placa inferior.

6. Tarra de la tira de posicionamiento de la matriz de arrugas, el posicionamiento de la matriz de sangría de la matriz de matriz completado.

Cómo elegir el estilo de matriz de arrugas correctas？

En el proceso de corte por muerte, diferentes tipos de papel deben elegir diferentes especificaciones de la matriz arrugada, qué mermelada de papel y cartón corrugado tienen diferentes métodos de selección.

Tabla de comparación para la selección de mermelada de papel

Gramo de papel	Espesor de papel	Altura de la regla de arranque de acero	Estilo de matriz arrugado elegido Grosor de la regla de arranque de 0.71 mm	Estilo de matriz arrugado elegido Grosor de la regla de 1,05 mm
150.00	0.21	23.60	0.2*0.8	-
200.00	0.28	23.50	0.3*1.0	-
230.00	0.32	23.50	0.3*1.2	-
250.00	0.35	23.50	0.3*1.3	-
300.00	0.42	23.40	0.4*1.3	-
350.00	0.50	23.30	0.5*1.5	-
400.00	0.56	23.30	0.5*1.6	-
450.00	0.63	23.20	0.5*1.6	-
500.00	0.70	23.10	0.6*1.7	0.6*1.9
500.00	0.70	23.10	0.7*1.7	0.7*2.1
550.00	0.77	23.00	0.8*1.9	0.8*2.3

a = grosor de la matriz arrugada

b = ancho de la ranura de la matriz arrugada

c = grosor de mermelada de papel

d = grosor de la regla de pliegue

e = El grosor de cartón corrugado aplanado

a = c b = (c × 2)+D

Primero, mida el grosor de la mermelada de papel con una pinza. Grosor del papel.

En la práctica de producción, el ancho del surco de la matriz de arrugas se puede seleccionar de acuerdo con la siguiente fórmula:

*Ancho de ranura de la matriz de pliegue = espesor de mermelada de papel × 1.5+grosor de la regla de arrugado.

Cómo elegir el estilo de matriz de arrugas correctas？

Tabla de comparación para la selección de cartón corrugado

Cartón corrugado	el grosor de cartón corrugado aplanado	la altura de la regla de arrugas	Estilo de matriz arrugado elegido Grosor de la regla de 1,05 mm	Estilo de matriz arrugado elegido Grosor de la regla de arranque de 1.42 mm
E PITO	0.65	23.10	0.7*2.3	-
E PITO	0.75	23.00	0.8*2.5	-
B PITO	0.85	22.90	0.8*2.7	0.8-3.2
B PITO	0.95	22.80	1.0-3.0	1.0*3.5
C fosa	1.05	22.70	1.0*3.2	1.0*3.5
C fosa	1.15	22.60	-	1.0*4.0

a = grosor de la matriz arrugada

b = ancho de la ranura de la matriz arrugada

c = grosor de cartón corrugado

d = grosor de la regla de pliegue

e = El grosor de cartón corrugado aplanado

A = C B = （C × 2）+D

Primero, mida el grosor del cartón corrugado aplanado con calibración. Elija el grosor de la regla del arrugado es mayor o igual que el grosor del cartón corrugado aplanado. La profundidad del surco de la matriz arrugada （El grosor de la matriz arrugada） debe ser igual al grosor del cartón corrugado aplanado.

En la práctica de producción, el ancho del surco de la matriz de arrugas se puede seleccionar de acuerdo con la siguiente fórmula:

*Ancho de ranura de la matriz de pliegue = el espesor de cartón corrugado aplanado × 2+arrugado espesor de la regla.
