Estado de Disponibilidad: | |
---|---|
Cantidad: | |
1. Se utiliza para espaciadores, plástico, fibra, etc., la pieza de corte puede exceder a 800000 PCS
2. Se puede doblar a cualquier forma geométrica.
Material: □ CN □ JP □ GM
Edge: □ 单锋 刀 cb □ 双 锋 刀 lcb
---------------------------------------------------- ---------------------------------------------------- ----------------------------
Resumen de elementos constituyentes de la cuchilla de corte de troquel.
Tipo de cuchillo | Cuchillo de hoja baja / cuchillo de hoja alta con cuchillo de dos etapas / cuchillo de onda / cuchillo de dientes / cuchillo de combinación |
Tipo de acero | / S50c / c55 |
Espesor (mm) | 0.45 / 0.53 / 2pt / 3pt / 4pt / 6pt |
Altura (mm) | 7.0 / 8.0 / 9.5 / 12/23.5 / 23.6 / 23.7 / 23.8 / 30 ~ 100mm |
Dureza corporal (HRC) | 33/37 / 41/45/48 / |
Blade Hardnes (HRC) | 54/56 / 58/60 / |
Ángulo de cuchilla | ∠30 ° ∠42 ° ∠52 ° |
Otros | Tratamiento de calor de alta frecuencia Endurecimiento, molienda de borde de cuchilla, procesamiento de espejo de borde de cuchillo. |
Gama de tolerancia de espesor de reglas de corte.
Espesor Expresión | Referencia | Internacional Estándar | Normas corporativas | |
Tolerancia | Min ~ max | |||
0.45 | 0.44 | ± 0.025 | ± 0.010 | 0.430 ~ 0.450 |
2t | 0.71 | ± 0.030 | ± 0.010 | 0.700 ~ 0.720 |
3pt | 1.05 | ± 0.040 | ± 0.010 | 1.050 ~ 1.070 |
4pt | 1.42 | ± 0.050 | ± 0.015 | 1.395 ~ 1.425 |
Impacto del ángulo de la cuchilla en el producto.
Selección de cuchillas

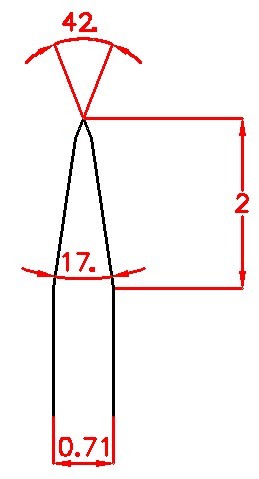

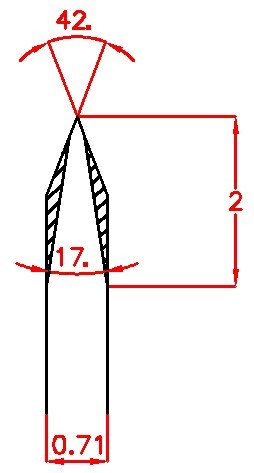

1, diferencia de cuchillos de color alto y bajo filo.
CUCHILLA DE CUCHILLA DE ABOJO DIFERENCIA DE CUCHILLO
La diferencia entre los cuchillos de filo alto y de bajo perfil es que la cuchilla de filo de alto nivel se basa en la cuchilla de bordes bajos y luego muele las esquinas en ambos lados para hacer que su cuchilla sea más estrecha, generalmente aproximadamente 2 mm.

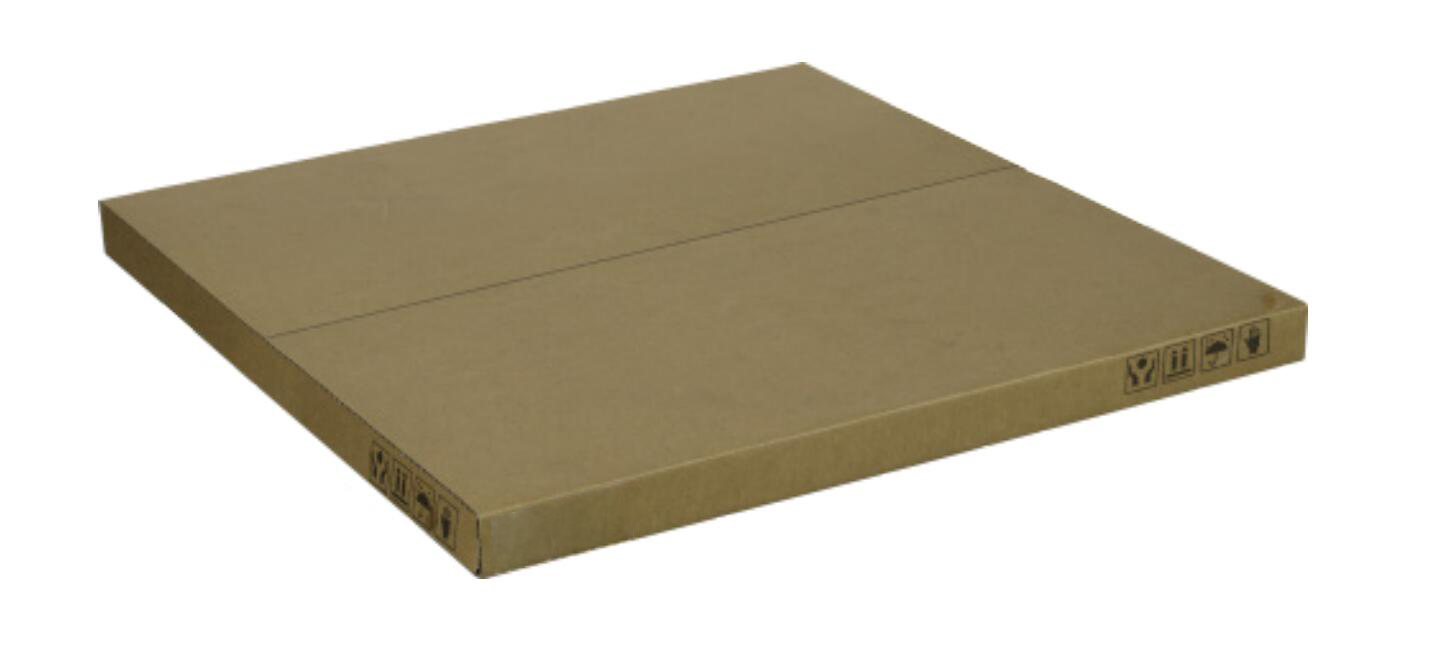

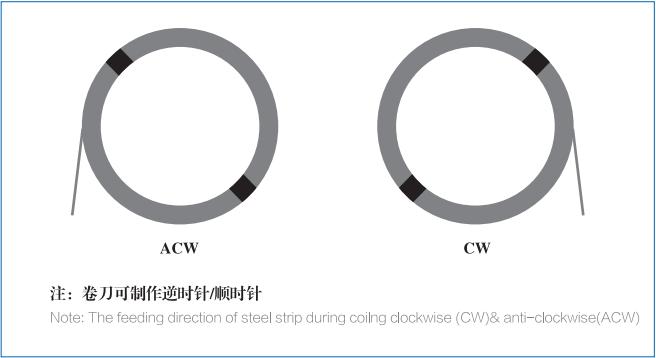

Paquete
Espesor | Cantidad de caja de cartón | Bobina |
0.45mm (1.27pt) | 100pcs / caja | 100m / bobina |
0.53mm (1.5pt) | 100pcs / caja | 100m / bobina |
0.71mm (2pt) | 100pcs / caja | 100m / bobina |
1.07mm (3pt) | 70pcs / caja | 70m / bobina |
1.42mm (4pt) | 50pcs / caja | 50m / bobina |
2.10mm (6pt) | 35pcs / caja | 35m / bobina |

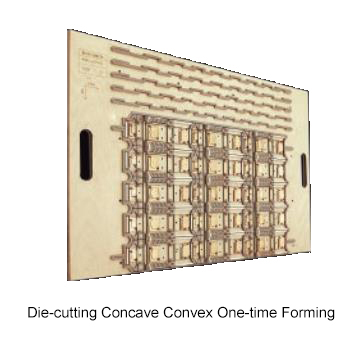

Área de aplicación
TroquelarPara caja de embalaje
1. Se utiliza para espaciadores, plástico, fibra, etc., la pieza de corte puede exceder a 800000 PCS
2. Se puede doblar a cualquier forma geométrica.
Material: □ CN □ JP □ GM
Edge: □ 单锋 刀 cb □ 双 锋 刀 lcb
---------------------------------------------------- ---------------------------------------------------- ----------------------------
Resumen de elementos constituyentes de la cuchilla de corte de troquel.
Tipo de cuchillo | Cuchillo de hoja baja / cuchillo de hoja alta con cuchillo de dos etapas / cuchillo de onda / cuchillo de dientes / cuchillo de combinación |
Tipo de acero | / S50c / c55 |
Espesor (mm) | 0.45 / 0.53 / 2pt / 3pt / 4pt / 6pt |
Altura (mm) | 7.0 / 8.0 / 9.5 / 12/23.5 / 23.6 / 23.7 / 23.8 / 30 ~ 100mm |
Dureza corporal (HRC) | 33/37 / 41/45/48 / |
Blade Hardnes (HRC) | 54/56 / 58/60 / |
Ángulo de cuchilla | ∠30 ° ∠42 ° ∠52 ° |
Otros | Tratamiento de calor de alta frecuencia Endurecimiento, molienda de borde de cuchilla, procesamiento de espejo de borde de cuchillo. |
Gama de tolerancia de espesor de reglas de corte.
Espesor Expresión | Referencia | Internacional Estándar | Normas corporativas | |
Tolerancia | Min ~ max | |||
0.45 | 0.44 | ± 0.025 | ± 0.010 | 0.430 ~ 0.450 |
2t | 0.71 | ± 0.030 | ± 0.010 | 0.700 ~ 0.720 |
3pt | 1.05 | ± 0.040 | ± 0.010 | 1.050 ~ 1.070 |
4pt | 1.42 | ± 0.050 | ± 0.015 | 1.395 ~ 1.425 |
Impacto del ángulo de la cuchilla en el producto.
Selección de cuchillas
1, diferencia de cuchillos de color alto y bajo filo.
CUCHILLA DE CUCHILLA DE ABOJO DIFERENCIA DE CUCHILLO
La diferencia entre los cuchillos de filo alto y de bajo perfil es que la cuchilla de filo de alto nivel se basa en la cuchilla de bordes bajos y luego muele las esquinas en ambos lados para hacer que su cuchilla sea más estrecha, generalmente aproximadamente 2 mm.
Paquete
Espesor | Cantidad de caja de cartón | Bobina |
0.45mm (1.27pt) | 100pcs / caja | 100m / bobina |
0.53mm (1.5pt) | 100pcs / caja | 100m / bobina |
0.71mm (2pt) | 100pcs / caja | 100m / bobina |
1.07mm (3pt) | 70pcs / caja | 70m / bobina |
1.42mm (4pt) | 50pcs / caja | 50m / bobina |
2.10mm (6pt) | 35pcs / caja | 35m / bobina |

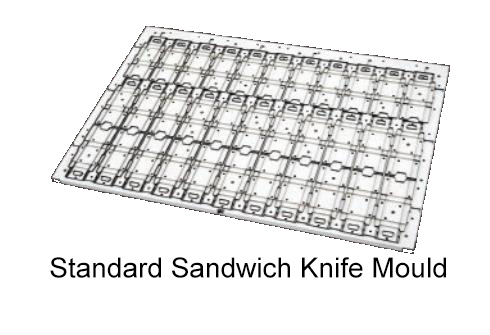

Área de aplicación
TroquelarPara caja de embalaje

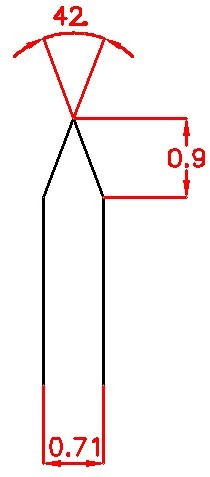

Espesor | 0.71mm (2pt) | 1.07mm (3pt) | 1.42mm (4pt) |
Altura | 22.8-30.0mm |
Espesor de especificación | Número | Color del cuerpo | Observación |
0.71mm | KL-70 | Cuerpo azul-negro | Dureza central HRC 36-37 ° (suave) |
Espesor | 0.71mm (2pt) | 1.07mm (3pt) | 1.42mm (4pt) |
Altura | 22.8-30.0mm |
Espesor de especificación | Número | Color del cuerpo | Observación |
0.71mm | KL-70 | Cuerpo azul-negro | Dureza central HRC 36-37 ° (suave) |
