Máquina automática de troquelado y plegado LQMX1300

Esta máquina es un equipo especial para la reducción de cajas corrugadas de color de alta gama, que es desarrollada de manera innovadora por nuestra empresa, y realiza la automatización de la alimentación en papel, la reducción de la muerte y la entrega de papel.
  • LQMX1300
  • UPG
Estado de Disponibilidad:
Cantidad:

Rasgo

Esta máquina es un equipo especial para la reducción de cajas corrugadas de color de alta gama, que es desarrollada de manera innovadora por nuestra empresa, y realiza la automatización de la alimentación en papel, la reducción de la muerte y la entrega de papel.

El único inferior ventosa La estructura puede realizar la alimentación continua de papel sin parar y evitar efectivamente el problema de arañazos de las cajas de color.

Adopta mecanismos avanzados como el mecanismo de indexación intermitente de alta precisión, el embrague neumático italiano, la regulación de presión manual y el dispositivo de bloqueo de persecución neumática.

El riguroso y preciso proceso de fabricación garantiza un funcionamiento preciso, eficiente y estable de toda la máquina.



Características de detalle

Unidad de alimentación

La alimentación de papel Las partes deslizantes Los tontos pueden

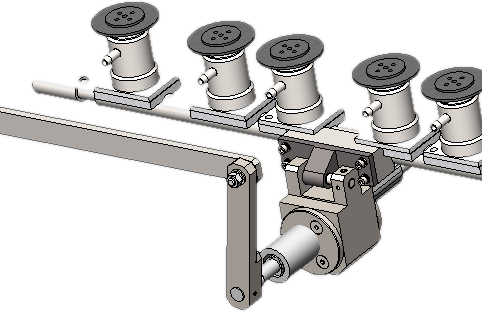

La alimentación de papel Adopta el mecanismo avanzado de ventaja inferior, y la principal fuente de energía proviene de la parte de corte a muerte, que realiza la alimentación de papel sin parar, estable y eficiente. Las piezas deslizantes adoptan splines de bola de alta calidad y están equipadas con una estructura de lubricación automática para garantizar la precisión de la operación mecánica y aumentar la vida útil.

Los retoños se pueden ajustar en cualquier momento de acuerdo con la flexión del documento para garantizar un funcionamiento estable, reducir el tiempo de inactividad y mejorar la eficiencia laboral.

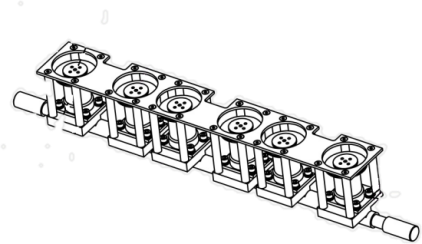

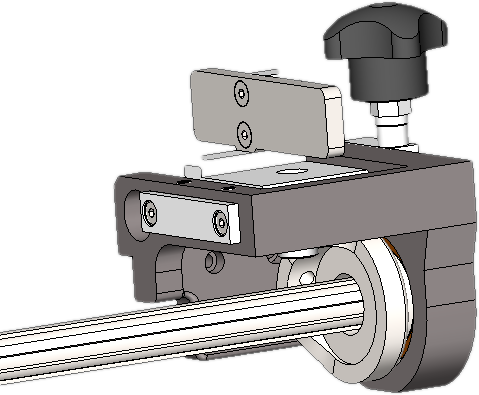

La estructura anti-scratch única El empuje de posicionamiento La parte de alimentación de papel
La única estructura anti-arañazos reduce el rasguño y mejora la calidad del corte de troquel. El empuje de posicionamiento se extiende a la izquierda y a la derecha adopta una estructura de levas de alta precisión para garantizar que el papel sea estable y preciso en su lugar en un trabajo de alta velocidad. Está impulsado por SPLINE y tiene mayor precisión.

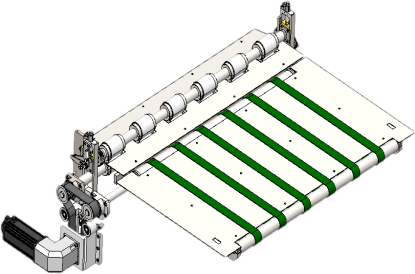

La parte de alimentación de papel está impulsada por servo, y el papel tiene un proceso de velocidad hacia abajo antes de llegar a la colocación delantera para asegurarse de que el papel esté posicionado con precisión y que el borde de ataque está plano


Unidad de corte

Unidad de corte

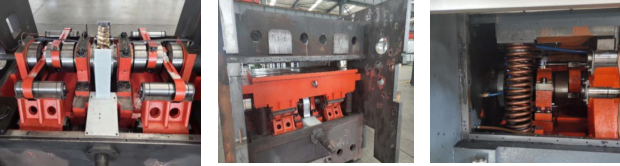

Adopta el engranaje de gusano de precisión y el mecanismo de la biela del cigüeñal para que la transmisión mecánica estable. Los engranajes de gusano y las bielas de cigüeñal están hechas de materiales de aleación de alto grado y están en tierra de precisión y se procesan mediante grandes herramientas de mecanizado importados. Las principales partes de la transmisión son ensambladas por técnicos superiores después de raspar y moler para extender la vida útil de la máquina. Los componentes clave, como la plataforma inferior, la plataforma en movimiento, la plataforma superior y el cuerpo de la máquina, están fundidos desde hierro dúctil de alta resistencia y procesados ​​por un centro de máquina importado a gran escala para garantizar una presión de corte estable y ahorrar tiempo listo para la placa . La plataforma en movimiento está equipada con un resorte de compresión para que la plataforma se mueva hacia arriba y hacia abajo sin problemas y guarde el motor principal.


La persecución de corte El dispositivo de indexación fabricado en Taiwán embrague neumático

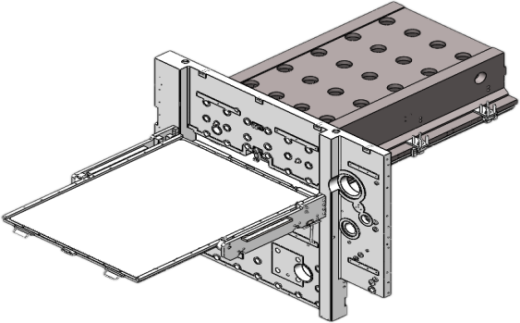

La persecución de corte de matriz está diseñada para ser segura y fácil de mover. El dispositivo rotativo hace que la carga y el ajuste de la placa sean más rápidos y más convenientes. El bloqueo neumático hace que la persecución sea fija con firmeza, precisión y que ahorre el tiempo. La placa de acero es suspendida por aire y fácil de mover. El dispositivo de indexación fabricado en Taiwán garantiza una indexación más precisa, una mayor precisión de corte de matriz.

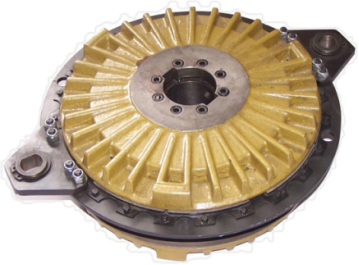

Adopta el embrague neumático italiano, que tiene larga vida útil, bajo ruido, frenado estable, embrague rápido, gran fuerza de transmisión, rendimiento más estable y duradero.





Parte de transmisión

Cinturón dental de la parte de transmisión Uso de la correa dentada para la transmisión, mayor precisión y mejor estabilidad.




Parte de entrega

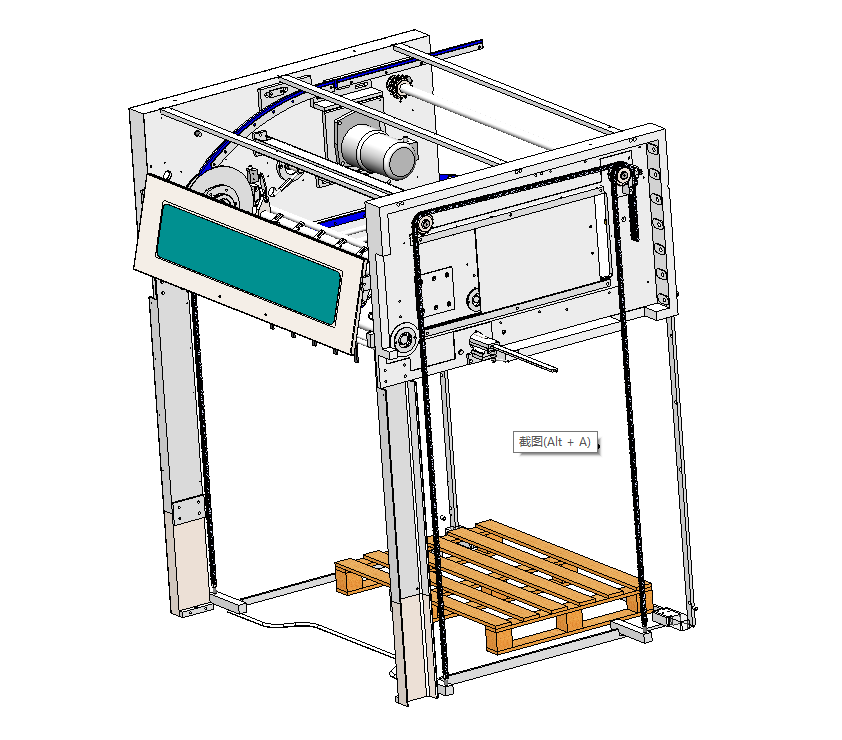

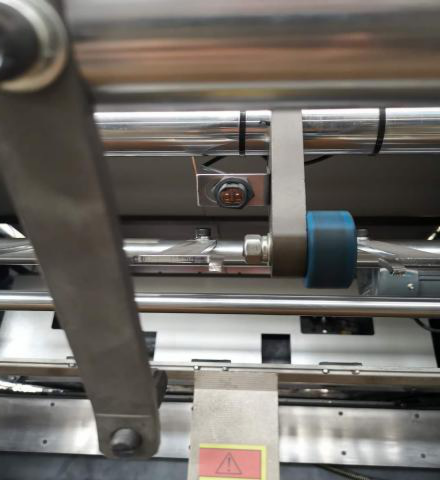

La tabla de entrega Interruptor fotoeléctrico anti-retorno
La tabla de entrega se utiliza para la recolección de papel. Hay interruptores de detección en muchos lugares para garantizar que la pila de papel disminuya automáticamente hacia abajo y las alarmas para la velocidad hacia abajo cuando el papel esté lleno para evitar la altura de la verificación. El interruptor fotoeléctrico anti-retorno evita que el papel se enrolle.


Parte de lubricación

sistema de lubricación automática El sistema de lubricación automática permite que el tiempo de lubricación y la cantidad de aceite se puedan establecer libremente de acuerdo con la situación real. Los puntos de lubricación incluyen la cadena de barra de pinza, cadena de transmisión, leva y otras partes móviles relativas.


Sistema de control eléctrico

Sistema de control eléctrico PLC Sistema de control eléctrico Pantalla táctil LCD

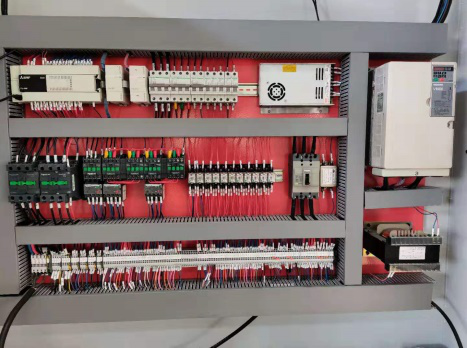

PLC controla el funcionamiento de toda la máquina y el sistema de monitoreo de problemas. Los componentes eléctricos y los interruptores de monitoreo utilizan marcas famosas de Japón, Alemania, Francia, Taiwán, etc., con un control de movimiento preciso y un rendimiento estable.

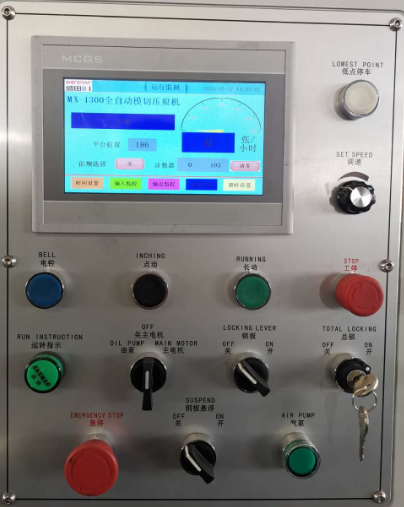

La interacción humana-computadora se lleva a cabo mediante la pantalla táctil LCD de alta resolución a lo largo del trabajo, que es conveniente para que el operador monitoree la condición de ejecución de la máquina y resuelva los problemas a tiempo.

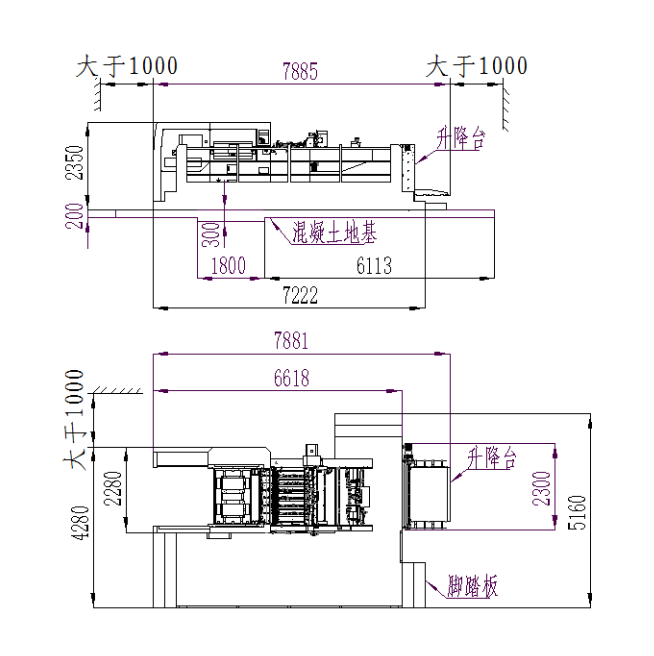

Diagrama de la base






Modelo

LQMX 1300

Tamaño máximo del papel

1320 × 960 mm

Min. Tamaño del papel

450 × 420 mm

Tamaño de corte de die

1300 × 950 mm

Tamaño interno de la persecución

1320 × 946 mm

Grosor del papel

≤8 (Junta corrugada) mm

Margen de la pinza

9-17 mm, Standard13 mm

Max. presión laboral

300T

Max. velocidad

6000 hojas/h

Poder total

26kw

Presión de fuente de aire/flujo de aire

0.55-0.7MPA/> 0.6M³/min

Peso

1600 kg/1500 kg

Dimensiones generales (L × W × H)

7820 × 5420 × 2370 mm

Peso de la máquina

18T


Configuración

No.

Nombre

Ubicación

Marca

No.

Nombre

Ubicación

Marca

1

Engranaje de tornillo

Accionamiento principal

Con raspado manual

11

Rodamiento en partes clave

Todos

UBC 、 IKO

2

Cría

Accionamiento principal

Templado, enfriamiento de alta frecuencia

12

Servo

Troquelar

Yaskawa,

Japón

3

Gusano

Accionamiento principal

Templado, enfriamiento de alta frecuencia

13

Pantalla táctil

Control principal

Weinview,

Taiwán

4

Bomba aspiradora

Alimentación

Tagyou,

Porcelana

14

Inversor

Control principal

Toshiba,

Japón

5

Dispositivo de indexación


Taiwán

15

Suministro de voltaje estabilizado

Control principal

Buenas intenciones,

Taiwán

6

Embrague neumático


Ompi, Italia

16

SOCIEDAD ANÓNIMA

Control principal

Mitsubishi,

Japón

7

Reductor

Entrega

Cbg.taiwán

17

Interruptor del aire

Control principal

Schneider

8

Reductor

Levantamiento

Cbg.taiwán

18

Interruptor automático/

contactor

Control principal

Schneider

9

Th

Troquelar

Siemens

19

Contactor

Control principal

Schneider

10

Servo motor

Alimentación

Inovio

20

Relé intermedio

Control principal

Idec, Japón
