TYM1300-H
UPG
Estado de Disponibilidad: | |
---|---|
Cantidad: | |

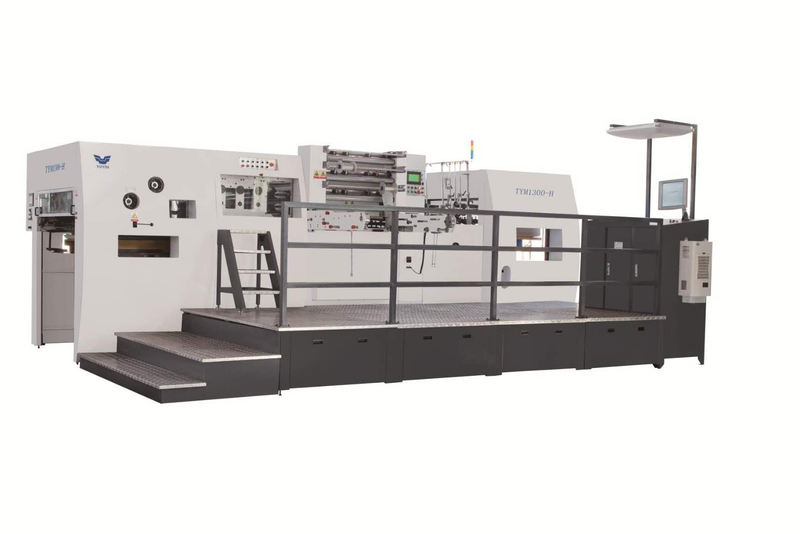

TYM1300-H FLOIL AUTOMÁTICO El estampado y la máquina de corte de troquel se utiliza principalmente para el troquelado, pliegue, estampado de lámina, estampado en frío y caliente de caja de cigarrillos, caja de medicamentos, caja de vinos y etiqueta en las industrias de embalaje y decoración. Este tipo de máquina es una nueva generación de series de estampado de lámina sobre la base de TYT1020-H, se incorpora con alimentación totalmente automática, troquelado, estampado, aluminio de lámina, entrega de la hoja, la prensa superior, la presión hacia abajo, el paso del salto, Contando, calefacción, precalentamiento, obstáculo indicando, comprobando y medición. Tiene las características de una amplia gama de procesamiento de papel, fácil operación, confiabilidad, alta velocidad, prensa y precisión.
Los dispositivos de estampado de lámina longitudinal y lateral están equipados que hacen que el proceso de estampado de lámina sea más razonable.
La unidad de entrega de lámina longitudinal se puede sacar cuando instala la lámina, conveniente para la operación.
El dispositivo de huelga manual se utiliza para mejorar la eficiencia del trabajo.
El registro de la placa de acero de estampado de lámina adopta la estructura de registro de prensa lateral, que mejora la precisión del registro de repetición.
El dispositivo de bloqueo de placas neumáticas está equipado que mejora el nivel de automatización.
La principal cadena de conducción adopta cadenas de gran tono, que reducen la inercia de funcionamiento, mejora la estabilidad de la precisión. El controlador de la fuerza de la fuerza se utiliza para mejorar el coeficiente de seguridad.
El registro frontal y posterior de las barras de la pinza adoptan un dispositivo ajustable, lo hace conveniente ajustar la precisión de la Posición delantera.
La COSTA FRONTAL adopta el control numérico en lugar del antiguo ajuste manual, conveniente y audiovisual.
Se agrega el dispositivo de enfriamiento para el aceite lubricante que reduce el desgaste de las piezas cuando se calienta, garantiza la presión constante del estampado de fábrica y el estampado de lámina.
Se agrega el dispositivo de enfriamiento para la caja eléctrica que mejora el uso de la vida útil de las piezas eléctricas.
TYM1300-H FLOIL AUTOMÁTICO El estampado y la máquina de corte de troquel se utiliza principalmente para el troquelado, pliegue, estampado de lámina, estampado en frío y caliente de caja de cigarrillos, caja de medicamentos, caja de vinos y etiqueta en las industrias de embalaje y decoración. Este tipo de máquina es una nueva generación de series de estampado de lámina sobre la base de TYT1020-H, se incorpora con alimentación totalmente automática, troquelado, estampado, aluminio de lámina, entrega de la hoja, la prensa superior, la presión hacia abajo, el paso del salto, Contando, calefacción, precalentamiento, obstáculo indicando, comprobando y medición. Tiene las características de una amplia gama de procesamiento de papel, fácil operación, confiabilidad, alta velocidad, prensa y precisión.
Los dispositivos de estampado de lámina longitudinal y lateral están equipados que hacen que el proceso de estampado de lámina sea más razonable.
La unidad de entrega de lámina longitudinal se puede sacar cuando instala la lámina, conveniente para la operación.
El dispositivo de huelga manual se utiliza para mejorar la eficiencia del trabajo.
El registro de la placa de acero de estampado de lámina adopta la estructura de registro de prensa lateral, que mejora la precisión del registro de repetición.
El dispositivo de bloqueo de placas neumáticas está equipado que mejora el nivel de automatización.
La principal cadena de conducción adopta cadenas de gran tono, que reducen la inercia de funcionamiento, mejora la estabilidad de la precisión. El controlador de la fuerza de la fuerza se utiliza para mejorar el coeficiente de seguridad.
El registro frontal y posterior de las barras de la pinza adoptan un dispositivo ajustable, lo hace conveniente ajustar la precisión de la Posición delantera.
La COSTA FRONTAL adopta el control numérico en lugar del antiguo ajuste manual, conveniente y audiovisual.
Se agrega el dispositivo de enfriamiento para el aceite lubricante que reduce el desgaste de las piezas cuando se calienta, garantiza la presión constante del estampado de fábrica y el estampado de lámina.
Se agrega el dispositivo de enfriamiento para la caja eléctrica que mejora el uso de la vida útil de las piezas eléctricas.
Max. Tamaño de la hoja | 1300x960mm |
Min. Tamaño de la hoja | 500x450mm |
Max. Velocidad de corte de troquel | 6000s / h |
Max. Velocidad de estampación | 5000s / h |
Max. Presión | 500t |
Cantidad de área de calefacción. | 20 |
Poder de la zona de calefacción. | 25.2kw |
Max. Tamaño de corte de troquel | 1290x950mm |
Max. Tamaño de estampado de lámina | Longitudinal: 1290x950mm Lateral: 1290x750mm |
Cantidad de eje de aluminio | Longitudinal: 4pcs Lateral: 3pcs |
Max. Diámetro de lámina | 200 mm |
Precisión de corte a troquel | ≤ ± 0.125mm |
Precisión de estampado de lámina | ≤ ± 0.125mm |
Max. Pila de alimentación | 1350mm |
Max. Pila de letras | 1300mm |
El grosor de una hoja | Papel corrugado ≤ 4mm Cartón 0.1-1 .5mm |
Peso neto | 23t |
Motor principal | 15kw |
Poder total | 50kw |
Dimensión global | 7600x4000x2450mm |
Max. Tamaño de la hoja | 1300x960mm |
Min. Tamaño de la hoja | 500x450mm |
Max. Velocidad de corte de troquel | 6000s / h |
Max. Velocidad de estampación | 5000s / h |
Max. Presión | 500t |
Cantidad de área de calefacción. | 20 |
Poder de la zona de calefacción. | 25.2kw |
Max. Tamaño de corte de troquel | 1290x950mm |
Max. Tamaño de estampado de lámina | Longitudinal: 1290x950mm Lateral: 1290x750mm |
Cantidad de eje de aluminio | Longitudinal: 4pcs Lateral: 3pcs |
Max. Diámetro de lámina | 200 mm |
Precisión de corte a troquel | ≤ ± 0.125mm |
Precisión de estampado de lámina | ≤ ± 0.125mm |
Max. Pila de alimentación | 1350mm |
Max. Pila de letras | 1300mm |
El grosor de una hoja | Papel corrugado ≤ 4mm Cartón 0.1-1 .5mm |
Peso neto | 23t |
Motor principal | 15kw |
Poder total | 50kw |
Dimensión global | 7600x4000x2450mm |
