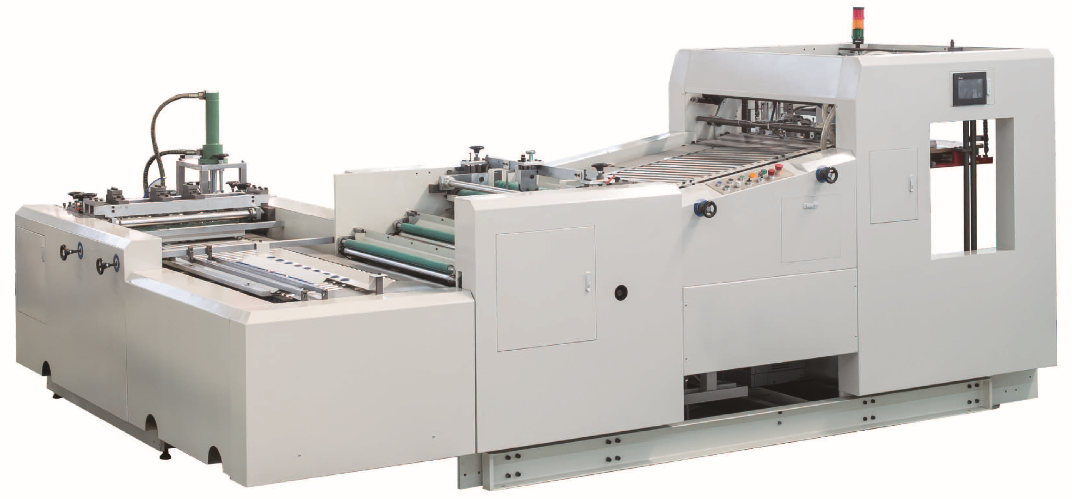

FQ 1020B Automatic Play Cards Slitting & Collating Machine - Compre la máquina de cortar, el producto automático en el grupo -Shanghai Yuyin International

Punto clave

a) Es el primer producto en China que proporciona equipos especializados para una tarjeta de juego impresa en procesos u otra carta, la velocidad es de 1600 hojas/hora (3200 bordes/hora).

b) El sistema de corte de radios de presión especial garantiza la alta precisión (± 0.15 mm)

c) Recolección por nueva estructura, transporte escamosado, control del servo sistema recopilando para garantizar que las cartas no se desordenen entre cada mazo y cada cartas

d) Golpes de esquina al mismo tiempo, el borde de los residuos solo dentro de 0.75 mm

Estructura

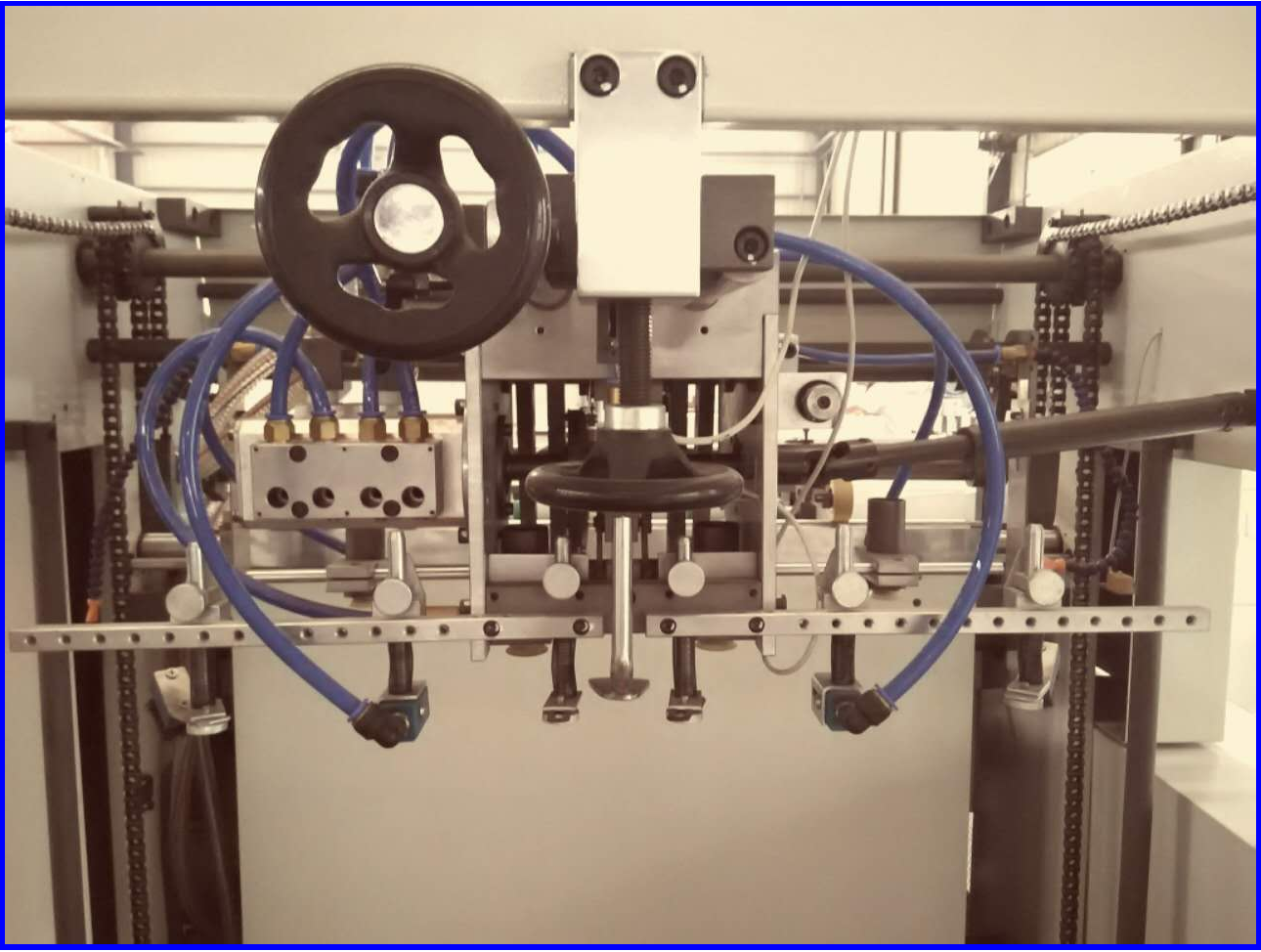

Alimentador: Especial desarrollado para la mermelada, el aire que sopla desde elantero y lateral se asegura de que la hoja se alimente uno por uno sin dobletón y funcionamiento fácil.

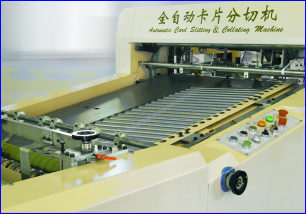

Pulga lateral: diferencia de los demás, las hojas van directamente a un lado y se alimentan y completan automáticamente la web-guid, asegúrese de la precisión en la siguiente parte de corte.

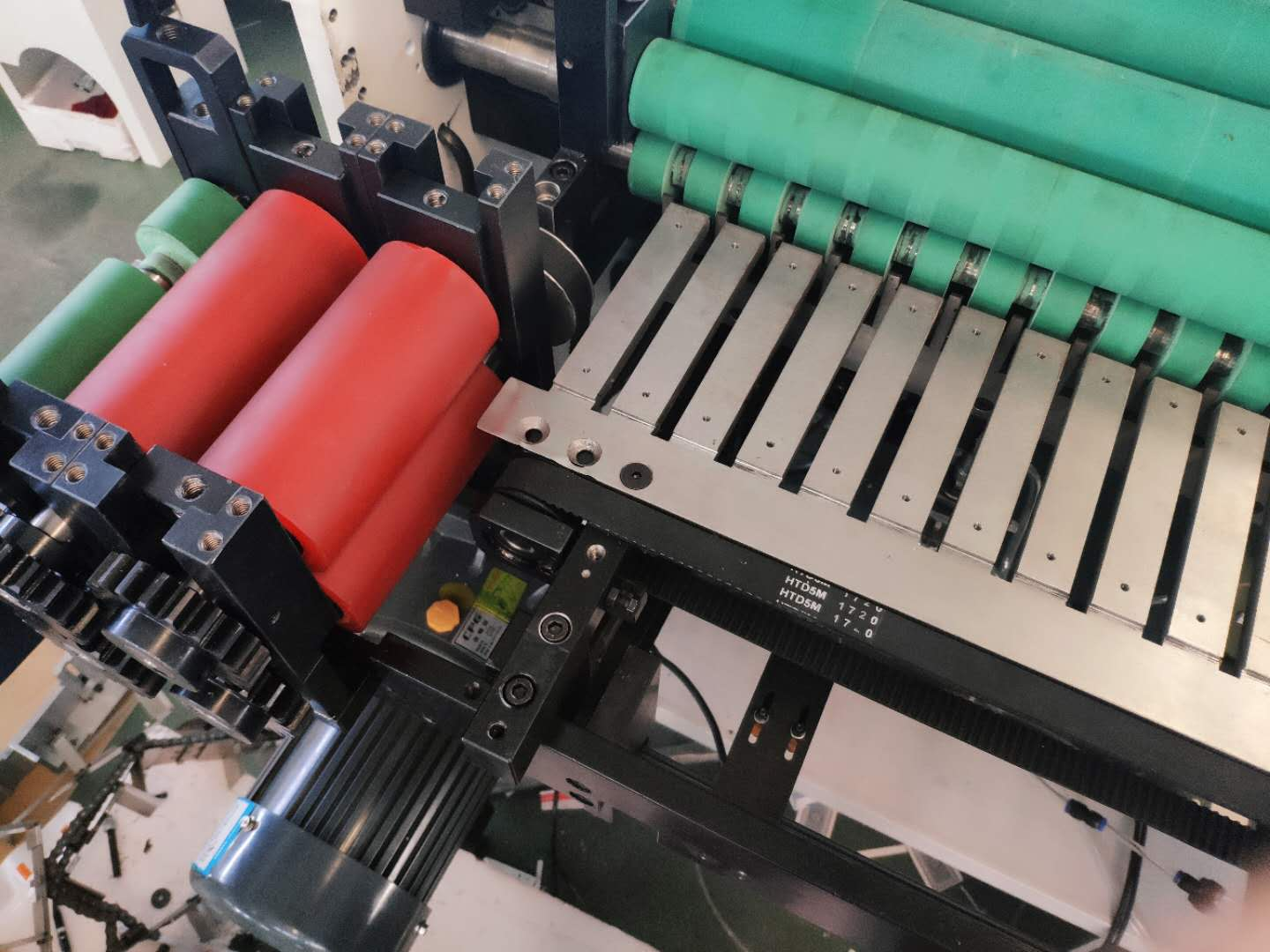

Uso de una estructura de corte especial con una forma de conexión puntual para que la precisión de la corta se pueda lograr ± 0.15 mm

Tarjetas transferidas por una nueva estructura, recolección de tarjeta por forma única de escamas de pescado y la parte de entrega de servo asegura la secuencia de tarjetas sin falta. Se transporta directamente al sistema de corte de esquina.

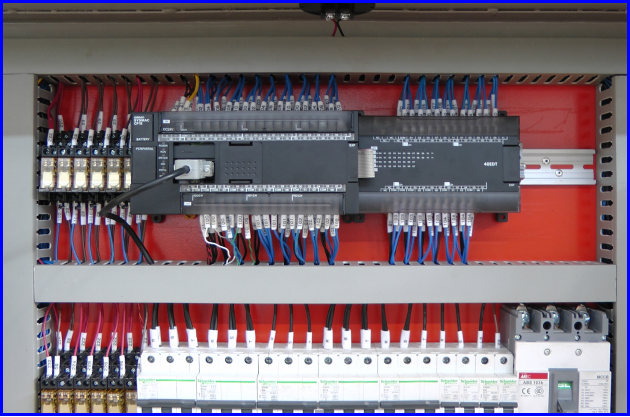

Controlado por el sistema PLC, que garantiza el corte automático de tarjetas individuales o dobles

El corredor de dos lados asegura que la alta precisión, lo que hace que el borde de los residuos se corte solo dentro de 0.75 mm

Adopte la bomba de aceite de marca Simens y todos los componentes hidráulicos son suministrados por la famosa marca de la famosa Huade

Todos los componentes neumáticos son suministrados por SMC de Japón, lo que garantiza que la máquina funcione de manera estable, así como de manera segura con alta velocidad

La ventaja puede ser recolectada por los fanáticos, asegura sitios claros

1. Alta eficiencia

• La velocidad puede alcanzar hasta 1600 hojas/hora.

• La parte de recolección y entrega de servo asegura la secuencia de tarjetas sin falta. Luego, las tarjetas transportadas en secuencia para ser perforadas

2. Alta estabilidad

• Todas las piezas de acero clave, como las paredes de máquinas, las levas, etc., usan acero de alto grado y procesados por torno de CNC

• Las piezas de alta velocidad, como los ejes, los rodillos se realizan mediante un equilibrio de acero de alto grado y se prueban un balance dinámico para asegurarse de que la estabilidad cuando se ejecute a alta velocidad.

• Los motores, los cinturones, las cadenas, etc. son una marca bien conocida en el nacional y en el extranjero. Los rodamientos son principalmente del grupo C&U con rodamientos clave de NSK

• Las partes neumáticas son de SMC-Japan

• Las piezas eléctricas son Omron, Schneider, Idec y Delta, etc.

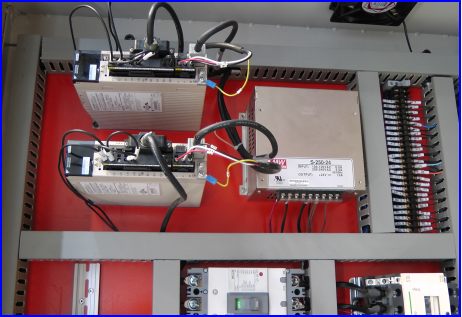

• Servo System es de Yaskawa-Japan

• Las partes hidráulicas son de SMC y Huade

3. Alta precisión

• El sistema de corrección de posicionamiento único proporciona un aumento de la corrección más grande y un ajuste más fácil.

4. Automatización de alto grado

• Esta máquina no solo se puede utilizar para la reducción de tarjetas y la recopilación, sino que también se puede conectar con nuestra máquina de verificación fotoeléctrica y la máquina de envoltura para formar una línea de producción. Esta línea puede realizar el corte, el golpe de esquina, la inspección y el envoltorio en una línea, ahorrando a muchos empleados y aumentar la eficiencia de trabajo.

5. Operación segura y fácil

• El control del PLC junto con la interfaz de la máquina manual mostrará el estado de la operación, el mal funcionamiento y el requisito de diagnóstico y operación. Todas las configuraciones se muestran en la pantalla y se cambian por el botón de la función de acuerdo con las instrucciones en la interfaz de la máquina manual

• Muchos sensores y dispositivos seguros están equipados con la máquina para asegurarse de que la máquina funcione bien y la seguridad. Todos los mal funcionamiento se mostrarán en la pantalla para una fácil eliminación del problema.

Diagrama de flujo

Max. tamaño de la hoja	1020 × 840 mm	Max. velocidad	1600 hojas/hora
Mínimo tamaño de la hoja	550 × 400 mm	Poder total	9kw
Peso neto	7.8t	El grosor de una hoja	180 ~ 500 GSM
Tamaño máximo de tarjetas Después de cortar	150*120 mm	Min. Tamaño de la tarjeta Después de cortar	80*50 mm
Tamaño máximo de tarjetas	148*118 mm	Min. Tamaño de la tarjeta	78*48 mm

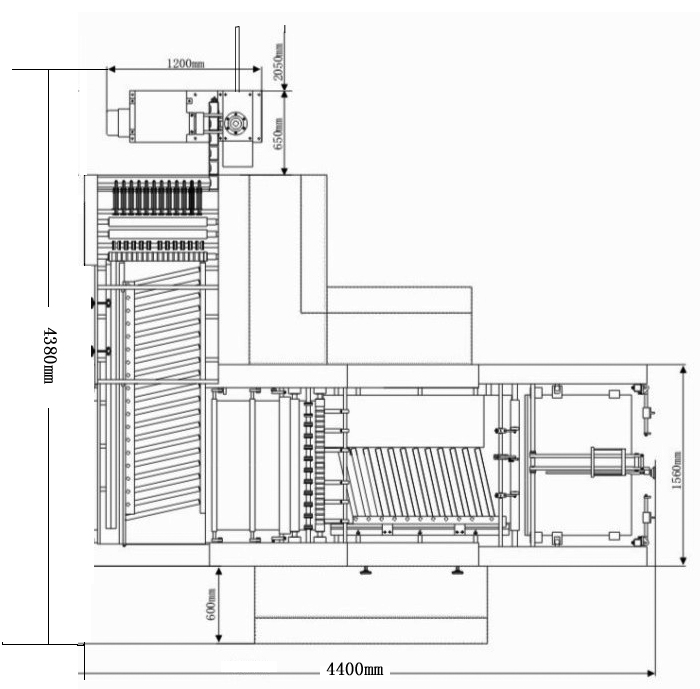

Fuente de alimentación	3p 380V AC 50Hz	Dimensión	4400 × 4380 × 1850 mm

Partes	Número	Partes	Número
Alimentador	1 conjunto	Anfitrión	1 conjunto
Colección de alta gama	1 conjunto	Cortador de esquina de gama alta	1 conjunto
Pedal	5 piezas	Tubo de pvc	2 piezas
Riel de guía curva	2 piezas	Llave	1 pieza
Cuchillo redondo	3 piezas	Cuchillo	3 piezas
Alfombra del piso	30 piezas	Placa de conexión	1 pieza
Φ6 cinta de poliuretano	10 metros	Φ12 tubería de aire	12 metros
L Tolda	4 piezas	Tospador Z	4 piezas
Instrucción	1

Attachment

Partes	Número	Partes	Número
Caja de herramientas	1 pieza	Llave hexagonal interna	1 conjunto
Llama ajustable 300	1 pieza	Llama ajustable 150	1 pieza
Destornillador	1 pieza	- destornillador	1 pieza
Calibre	1 pieza	Martillo de la cabeza redonda	1 pieza
Alicates	1 pieza	Pistola de petróleo	1 pieza
El cuchillo	1 pieza	Cortar con tijeras	1 pieza
T-wench 3 mm	1 pieza	T-wench 4 mm	1 pieza
T-Wrench 6 mm	1 pieza	Alargar T-Wrench 3 mm	1 pieza
Alargar T-Wrench 4 mm	1 pieza

Detalles de las piezas de outsourcing

Partes	Marca	Partes	Marca
Motor de engranaje	CPG	Filtrar	SMC
Servo motor	Yaskawa	Válvula de alivio de presión	SMC
Ventilador de bajo ruido	Yutao	Válvula de solenoide	SMC
Bomba	Tongyou	Cilindro	SMC
Bomba de paletas	Tieniu	Válvula de seguridad	Huade hidráulico

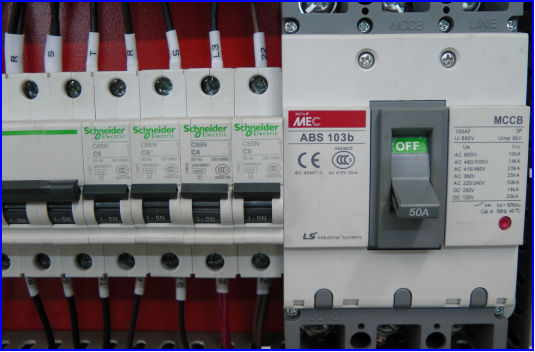

Medidor de vacío	Cebo	Cortacircuitos	Schneider
UPS	BUENAS INTENCIONES	Contactor	Schneider

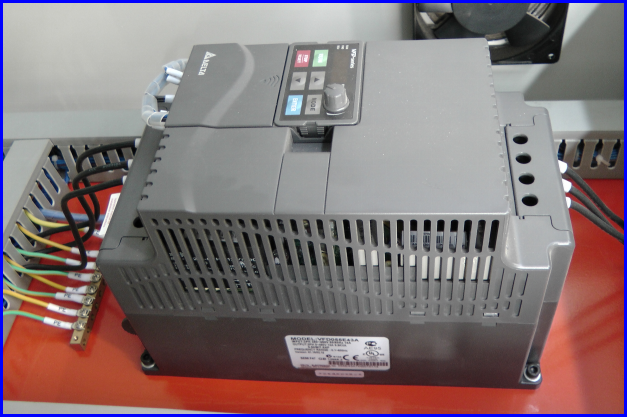

Gobernador de velocidad de frecuencia variable	DELTA	Relé térmico	Schneider
Conductor	Yaskawa	SOCIEDAD ANÓNIMA	Omrón
Botón	Schneider	Relé	Ideño
HMI	DELTA	Interruptor de proximidad	Omrón
Fibra óptica	Omrón	Interruptor de muesca	Omrón

Máquina FQ 1020B Automatic Play Cards Slitting & Collating Machine
